ナノインデンター

Nano Indenter System

燃料電池システムの電解質膜における細かい領域（リブ・チャネル接触領域）をMEA断面方向から力学物性の分析が出来る。

用　途

電解質膜の深さ方向(表面からバルク）の力学物性評価

原　理

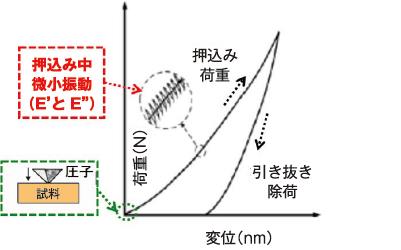

材料表面に圧子を押し込みと同時に、振幅を重畳して圧子の接触剛性と接触深さから材料の機械特性を評価できる。

装　置

特　長

・数十マイクロンの面積または電解質膜
断面の測定が出来る
→燃料電池の劣化膜におけるクラック及び
ピンホール周辺での機械的特性の解析が可能

仕　様

Nano Indenter G200
最大荷重：500mN
荷重分解能：50nN
最大押込み深さ：>500μm
変位分解能：<0.01nm
サンプル面積：100×100 mm
位置精度：1μm
連続剛性測定システム(CSM)付

活用事例

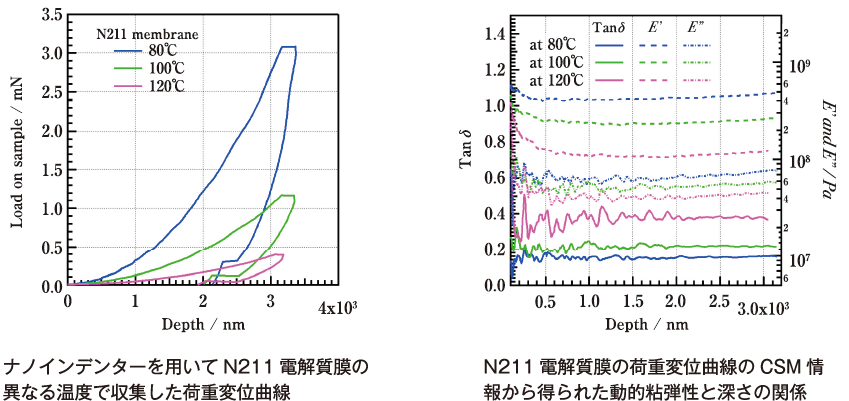

MEAのOCV試験による構造変化

MEAの電解質膜の結晶・アモルファス構造と電極触媒の白金担持カーボンのカーボン粒子と白金微粒子の構造を非破壊で解析できる。
